Maximale Leistung eines Stromkreises
Sie sollen entscheiden, ob folgende Geräte mittels Mehrfachsteckdosen an einen normalen Stromkreis, der mit 16 Ampere abgesichert ist, angeschlossen werden dürfen:
- 3 PCs mit einer maximalen Leistungsaufnahme von jeweils 180W
- Ein Drucker mit einer maximalen Leistungsaufnahme von 400W
- Eine Kaffeemaschine mit einer maximalen Leistungsaufnahme von 1200W
- Ein Klimagerät mit einer maximalen Leistungsaufnahme von 2000W

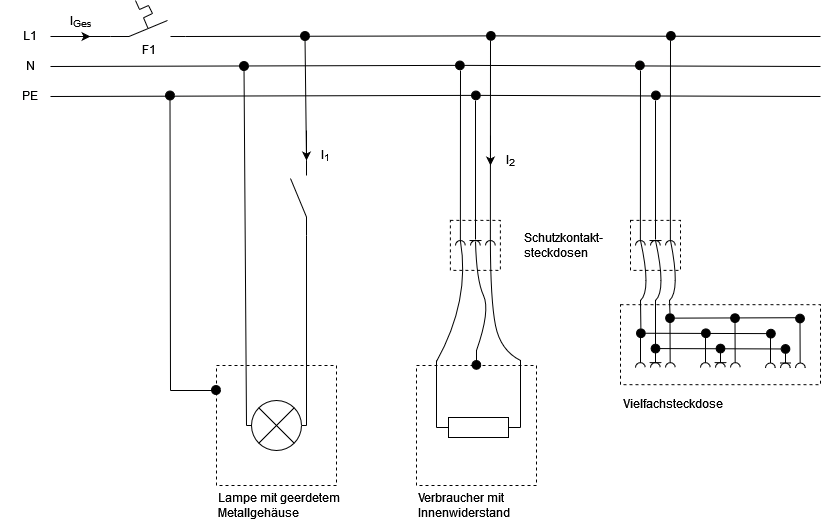

Abgebildet ist hier zunächst der Stromlaufplan eines normalen Stromkreises einer Hausinstallation:
Stromlaufplan einer Elektroinstallation
F1 ist der Leitungsschutzschalter, der bei einer maximalen Stromstärke von 16A den Stromkreis (mit 1,5 mm2 Leitungsquerschnitt) abschaltet, damit die Leitungen sich nicht gefährlich erhitzen. Man sieht, dass alle angeschlossenen Geräte parallel geschaltet sind.
Parallelschaltung
Für die Parallelschaltung gilt:
die Teilströme der einzelnen Zweige addieren sich zum Gesamtstrom:
Iges = I1 + I2 + ...
an allen Zweigen ist die Spannung gleich groß:
Uges = U1 = U2 = ...
Die Netzspannung beträgt also überall U = 230V.
