Aufg.: Testen der Schaltung

Damit Sie nicht gleich die komplette Hardware anschließen müssen, testen Sie das Programm der laufenden SPS zunächst mit dem sogenannten Input Simulator:

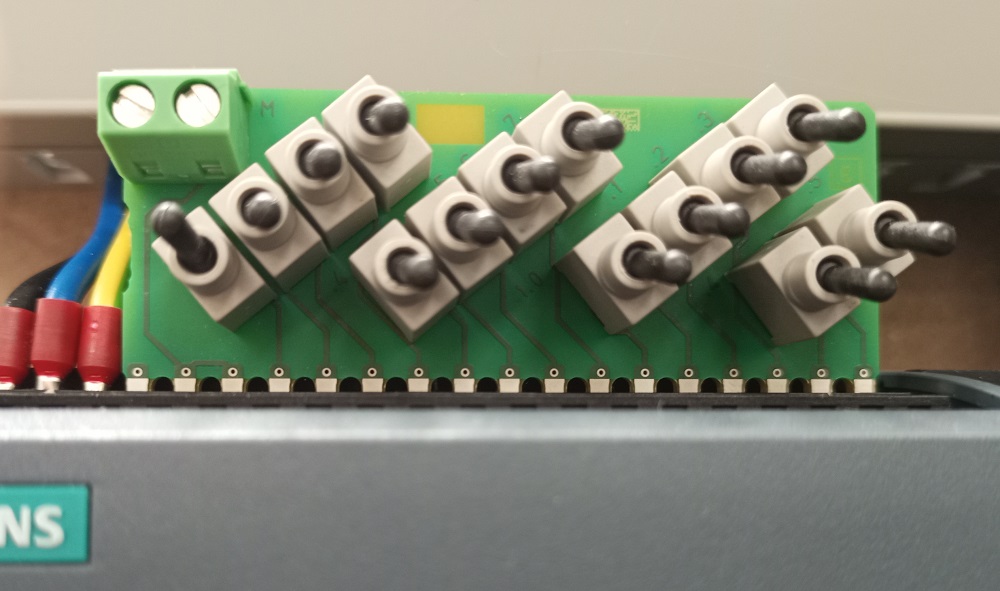

Siemens Input Simulator (hier: DI.0 = 1, DI.1 = 0, DI.2 = 0 usw.)

Hierfür ist es nötig, sich die entsprechende Variablentabelle vor Augen zu halten, damit man die Funktion der einzelnen Kippschalter ablesen kann. Bei NC-Eingangen (Normally Closed = Öffner) müssen die Kippschalter nach oben geneigt, also geschlossen sein.

Bitte sehr vorsichtig mit zarter Hand bedienen, denn die Kipphebelchen brechen schnell irreparabel ab.
