Lösung: ALU

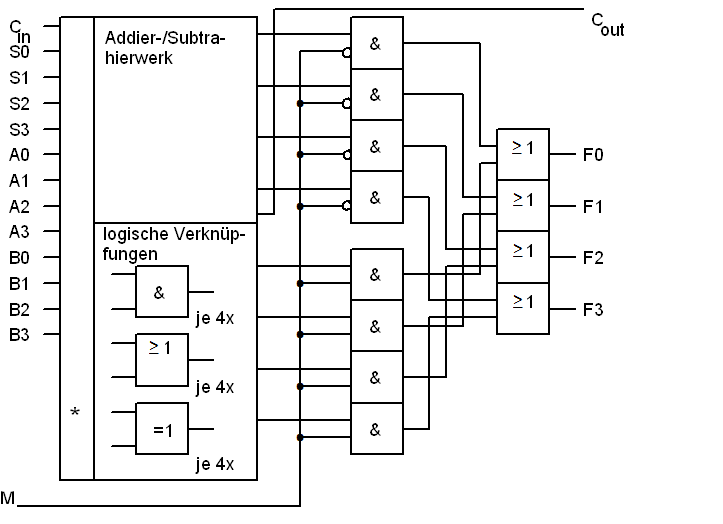

Der zuletzt entwickelte Schaltungsteil wird als Multiplexer bezeichnet. Mit dieser Schaltung ist es möglich aus mehreren Eingängen einen auszuwählen und weiterzuleiten.
Die gewonnene Schaltung ist eine einfache ALU, die das grundlegende Prinzip einer sol­chen Schaltung zeigt.

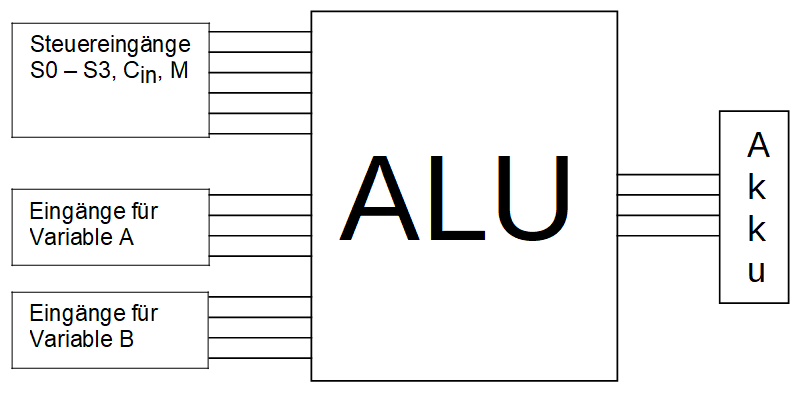

Für eine reale ALU wird noch ein Ausgangsspeicher benötigt, der sogenannte Akku.

Eine solche ALU wird über die Steuerleitungen in ihren Funktionen gesteuert. Damit ein Mensch sich nicht die jeweilige Kombination der Steuereingänge bestehend aus 0 und 1 (bzw. H und L) merken muss, werden ihm Abkürzungen der Funktion, die mit der Kombi­nation aus 0 und 1 umgesetzt wird, an die Hand gegeben, um die ALU zu steuern.
Diese Abkürzungen werden auch als mnemonischer¹ Code bezeichnet, der gleichzeitig die Befehle der Assemblersprache bildet.

Die Assemblersprache ist eine vom Menschen lesbare Form der Maschinensprache, wäh­rend die Maschinensprache (entspricht im Prinzip der in einer CPU enthaltenen "Liste" mit binären Zahlen, die den Ablauf einer Operation steuern; Decodierung) die Sprache ist, in der Programme auf dem Computer laufen. Das Programm Assembler übersetzt den mnemonischen Code in die Maschinensprache.
Kenntnisse der Assemblersprache können einen Beitrag dazu leisten zu verstehen wie ein Computer tatsächlich funtioniert (dies leistet keine Hochsprache).
Mit einem Assemblerprogramm kann alles, was der Computer physikalisch leistet, realisiert werden.
In einer Hochsprache ist diese Umsetzung vom Leistungsumfang eines Interpreters/Com­pilers (Übersetzer Hochsprache in Maschinensprache) abhängig.

Ein Codierer muss die zur Steuerung verwendeten Abkürzungen wieder in die entspre­chenden Bitmuster aus 0 und 1 der Steuereingänge umsetzen. Dieser Codierer wird durch ein Übersetzungsprogramm realisiert, das als Assembler bezeichnet wird.
Jeder in der Tabelle dargestellte Befehl ist ein rechner-orientierter Befehl. Diese Befehle beziehen sich darauf, was mit dem Akku-Inhalt zu geschehen hat bzw. geschehen soll. Nach der Ausführung dieser Befehle steht das Ergebnis immer wieder im Akku zur Verfü­gung.
