M.2 ist der Name einer internen Computer-Schnittstelle von SSDs (und anderer Erweiterungskarten). Dabei werden die Abmessungen und die Übertragungsarten der Karten spezifiziert.

Lautet die aufgedruckte Bezeichnung einer Karte M.2 2280, so ist diese 22 mm breit und 80 mm lang.

Der M.2-Port oder auch -Slot kann maximal 4 PCIe-Lanes und einen SATA-6G-Anschluss gleichzeitig nutzen.

Die Karten verfügen je nach Technologie an bestimmten Stellen Aussparungen in der Steckleiste (keys), damit sie nur in passende Slots und richtig herum eingesteckt werden können.


Key/Technologie     Ansicht
Key B
  • bis zu 2 PCIe-Lanes
  • 1 x SATA 6G

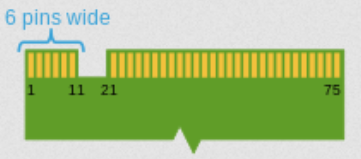

 M.2 - Steckerleiste Key B
Key M
  • bis zu 4 PCIe-Lanes
  • 1 x SATA 6G

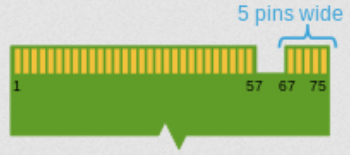

 M.2 - Steckerleiste Key M
Key B + M
  • bis zu 2 PCIe-Lanes
  • 1 x SATA 6G

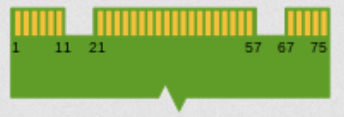

 M.2 - Steckerleiste Key B + M

M.2-Steckkarten sind auch für WLAN, Bluetooth, GPS, NFC und einige andere Funktionen erhältlich.

Meistens werden allerdings SSDs im Kartenformat mit schneller Anbindung verwendet. So lassen Datenübertragungsraten von ca. 4 GiB/s erreichen (zum Vergleich: bei SSD-Festplatten ca. 600 MiB/s).
