Anwendungsfall- und Sequenzdiagramm

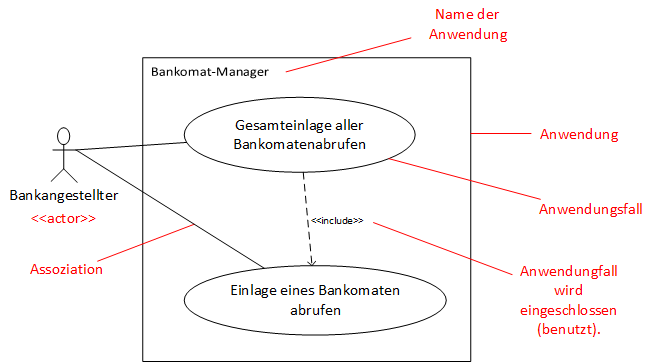

Anwendungsfalldiagramm (engl. use-case-diagram)

Mit diesem UML-Diagrammtyp kann einfach gezeigt werden, wer was mit dem Softwaresystem machen kann, welche Anwendungsfälle es also in der Anwendung gibt:

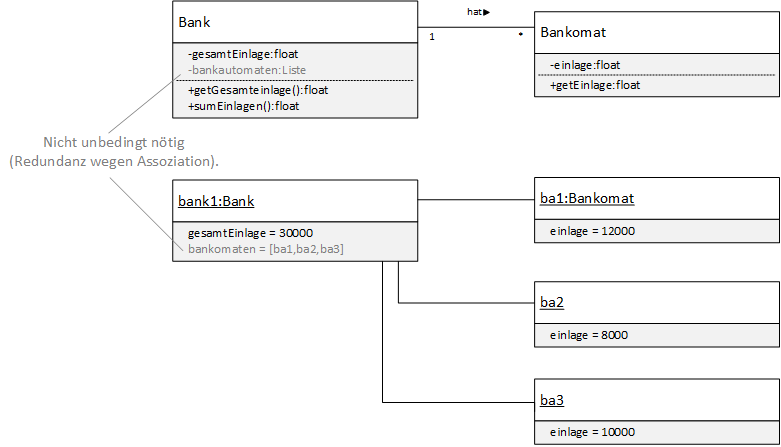

Zusammen mit dem Klassen- und Objektdiagramm

ergibt sich folgender Programmcode:

class Bank:
    def __init__(self,bankomaten):
        self.__bankomaten = bankomaten
        self.__gesamtEinlage = 0
    def getGesamteinlage(self):
        return self.__gesamtEinlage
    def sumEinlage(self):
        self.__gesamtEinlage = 0
        for bankomat in self.__bankomaten:
            self.__gesamtEinlage += bankomat.getEinlage()

class Bankomat:
    def __init__(self, einlage):
        self.__einlage = einlage
    def getEinlage(self):
        return self.__einlage

ba1 = Bankomat(12000)
ba2 = Bankomat(8000)
ba3 = Bankomat(10000)
bank1 = Bank([ba1,ba2,ba3])

print(ba1.getEinlage())

bank1.sumEinlage()
print(bank1.getGesamteinlage())

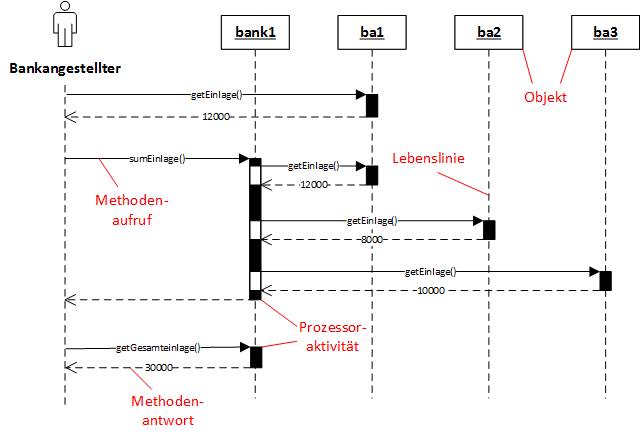

UML-Sequenzdiagramm

Dieser Diagramm stellt die Interaktionen der Objekte untereinander (also die Methodenaufrufe) dar:

Aufgabe: Streichen Sie die Eigenschaft self.__gesamtEinlage der Klasse Bank ersatzlos. Die Funktionalität soll erhalten bleiben, indem die Methode sumEinlage() die Gesamteinlage als Rückgabewert liefert. Dazu müssen die vier UML-Diagramm teilweise geändert werden.
