MQTT-fähiger Aktor: Beispiel Shelly 1
Shelly 1 ist eines von mehreren Open-Source-Produkten, die von einem Unternehmen namens Allterco aus Sofia in Bulgarien hergestellt werden, das sich offenbar erfolgreich als nicht-chinesisches Unternehmen im IoT-Markt behauptet:

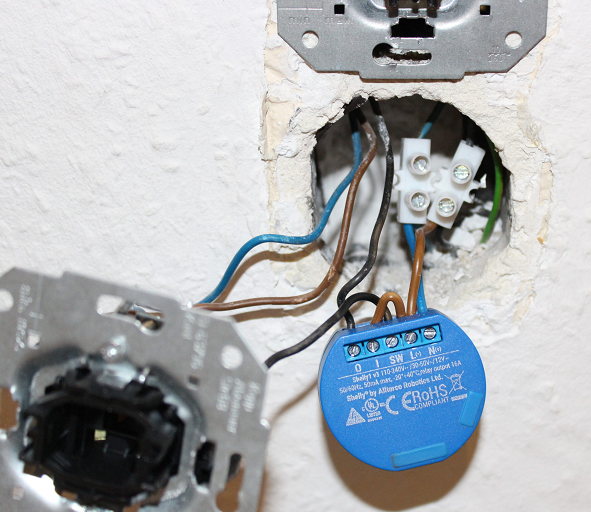

Der Shelly 1 wird unter dem Lichtschalter verbaut.
Der Shelly 1 ist ein WiFi-Schalter.
Spezifikation
| Spannungsversorgung | |
| Wechselspannung AC |
110-230V ±10%, 50/60Hz |
| Gleichspannung DC | 12V, 24 – 60V |
| SPECIAL FUNCTIONS | |
| Dry contacts | Yes |
| Device temperature protection | No |
| Overload protection | No |
| Power measurement | No |
| Working without a neutral line | No |
| FEATURES | |
| Channels | 1 Channel |
| Maximum load | Standard version – 16A / UL version – 15A |
| Operational temperature | 0°C to + 40°C |
| Device power consumption | < 1 W |
| Intelligent On/Off | Yes |
| Local and remote control | Yes |
| Sunrise/Sunset | Yes |
| Weekly Schedule | Yes |
| UL Listed option | Yes |
| CONNECTIVITY | |
| Wireless/WiFi Protocol | 802.11 b/g/n |
| Radio frequency | 2400 – 2500 MHz |
| Radio signal power | 1mW |
| Range | up to 50 m outdoors and up to 30 m indoors (depending on the building materials) |
| DIMENSIONS | |
| Size | 41mm x 36mm x 17mm |

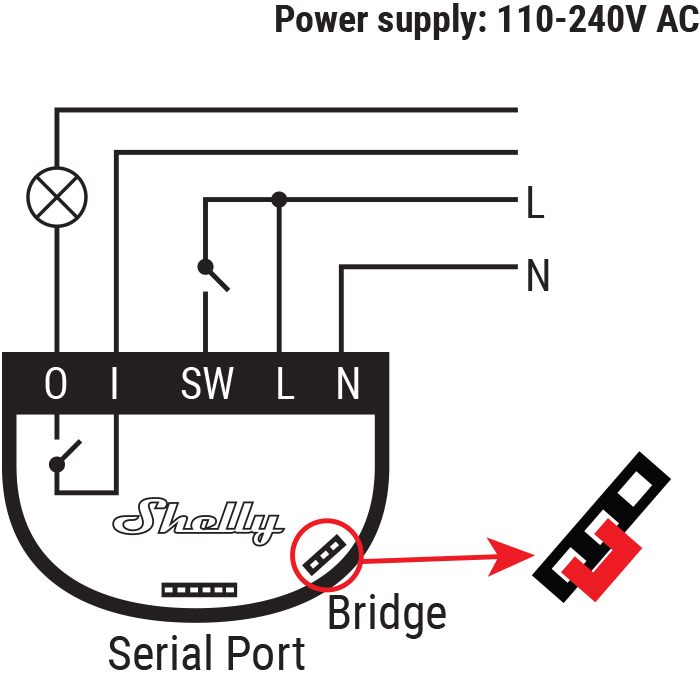

Anschluss des Lichtschalters und der Leuchte am Shelly 1
Der kleine Shelly 1 passt z.B. unter den Lichtschalter und ermöglicht die Fernsteuerung, wobei die manuelle Funktion des Lichtschalters vollständig erhalten bleibt.
Zwar ist der elektrische Anschluss nicht besonders schwierig, trotzdem müssen folgende Sicherheitsvorschriften beachtet werden:
⚠ VORSICHT! Stromschlaggefahr. Die Montage/Installation des Geräts darf in Deutschland nur von einer qualifizierten
Person (Elektrofachkraft) durchgeführt werden.
⚠ VORSICHT! Stromschlaggefahr. Selbst wenn das Gerät ausgeschaltet ist, können die Klemmen unter Spannung stehen.
Jede Änderung in der Verbindung der Klemmen darf erst durchgeführt werden, nachdem sichergestellt wird, dass die komplette
lokale Stromversorgung ausgeschaltet/abgetrennt ist.
⚠ VORSICHT! Schließen Sie das Produkt nicht an Geräte an, welche die angegebene Höchstlast überschreiten!
⚠ VORSICHT! Schließen Sie das Gerät nur so an, wie in dieser Anleitung gezeigt wird. Jede andere Methode kann zu Schäden
und/oder Verletzungen führen.
⚠ VORSICHT! Verwenden Sie das Produkt nur in Stromnetzen und bei Geräten, die allen geltenden Vorschriften entsprechen.
Ein Kurzschluss im Stromnetz oder ein an das Produkt angeschlossenes Gerät kann zu einer Beschädigung führen.
⚠ EMPFEHLUNG! Das Gerät darf nur an Stromkreise und Geräte angeschlossen werden und diese steuern, wenn sie den
jeweiligen Normen und Sicherheitsvorschriften entsprechen.
⚠ EMPFEHLUNG! Das Gerät kann mit massiven einadrigen Kabeln mit einer erhöhten Wärmebeständigkeit der Isolierung
von mindestens PVC T105°C angeschlossen werden.
