Entity-Relationship-Modell
Ein graphisches Hilfsmittel zum Entwurf und der Darstellung von Tabellenstrukturen ist das ER-Modell.

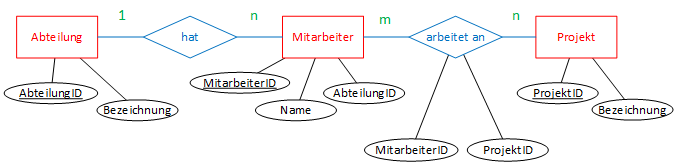

Beispiel:
Eine Abteilung hat mehrere Mitarbeiter. Ein Mitarbeiter ist aber genau in einer Abteilung.
Mehrere Mitarbeiter arbeiten an einem Projekt, wobei ein Mitarbeiter auch an mehreren Projekten arbeiten können.
1. Entitäten suchen
Entitäten sind Dinge, Objekte, Personen ... (im Text Substantive, im ER-Modell Rechtecke)
2. Beziehungen (engl. relationship) suchen
(im Text Verben, im ER-Modell Rauten)
3. Beziehungstypen (Kardinalitäten) festlegen
(im Text Zahlwörter, im ER-Modell 1,n oder m)
4. Eigenschaften (Attribute) festlegen und eindeutige Schlüssel (Primärschlüssel) unterstreichen
(im ER-Modell Ellipsen)
| tblAbteilung | tblMitarbeiter | tblRefMitarbeiterProjekt | tblProjekt | |||||||||
| AbteilungID | Bezeichnung | MitarbeiterID | Name | AbteilungID | MitarbeiterID | ProjektID | ProjektID | Bezeichnung | ||||
| 1 | Personal | 1 | Lorenz | 1 | 3 | 1 | 1 | Kundenumfrage | ||||
| 2 | Einkauf | 2 | Hohl | 2 | 3 | 2 | 2 | Verkaufspromotion | ||||
| 3 | Verkauf | 3 | Willschrein | 1 | 3 | 3 | 3 | Konkurrenzanalyse | ||||
| 4 | Richter | 2 | 2 | 3 | ||||||||
| 5 | Wiesenland | 3 | 1 | 2 | ||||||||
