Lösung: Selbsthaltung

Funktionsweise

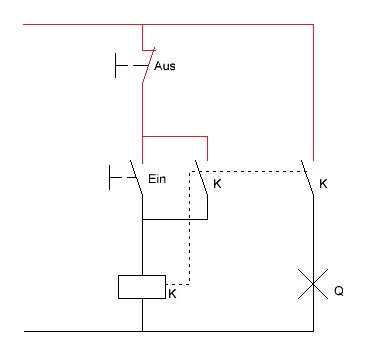

Abgeschalteter Zustand

(Die spannungsführenden Leitungen sind rot eingezeichnet.)

Abgeschalteter Zustand

Einschalten

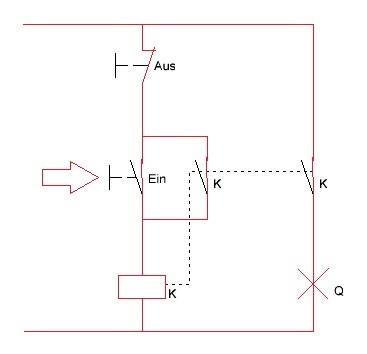

Das Betätigen des Eintasters versorgt die Schützspule mit Strom, das Schütz zieht an und betätigt beide Schließer K. Hierdurch wird der Eintaster überbrückt und der Verbraucher mit elektrischer Energie versorgt.

Eingeschalteter Zustand

Selbsthaltung

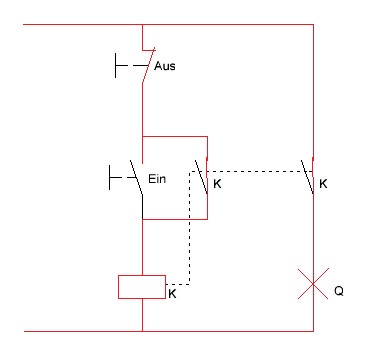

Auch nach dem Loslassen des Eintasters wird die die Schützspule dauerhaft über den geschlossenen Hilfskontakt K mit Strom versorgt. Das Schütz hält sich selbst.

Selbsthaltefunktion

Abschalten

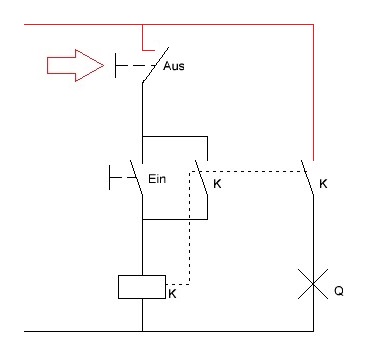

Durch die Betätigung des Austasters wird die Stromversorgung der Schützspule unterbrochen. Damit öffnen sich auch wieder beide Kontakte K.

Ausschalten

Selbsthaltefunktion als Digitalschaltung

Die Schaltung ist im folgenden vereinfacht. (Es fehlen noch 2 Pulldown-Widerstände, die hier allerdings nicht betrachten werden sollen.)

Selbsthaltefunktion als Digitalschaltung (vereinfacht)
