Lösung: Inbetriebnahme der SPS

Bei der Inbetriebnahme sollen IP-Adresse und Gerätename der SPS festgelegt werden:

1. Im TIA-Portal wird unter dem Menüpunkt Online & Diagnose die Option Erreichbare Teilnehmer gewählt.

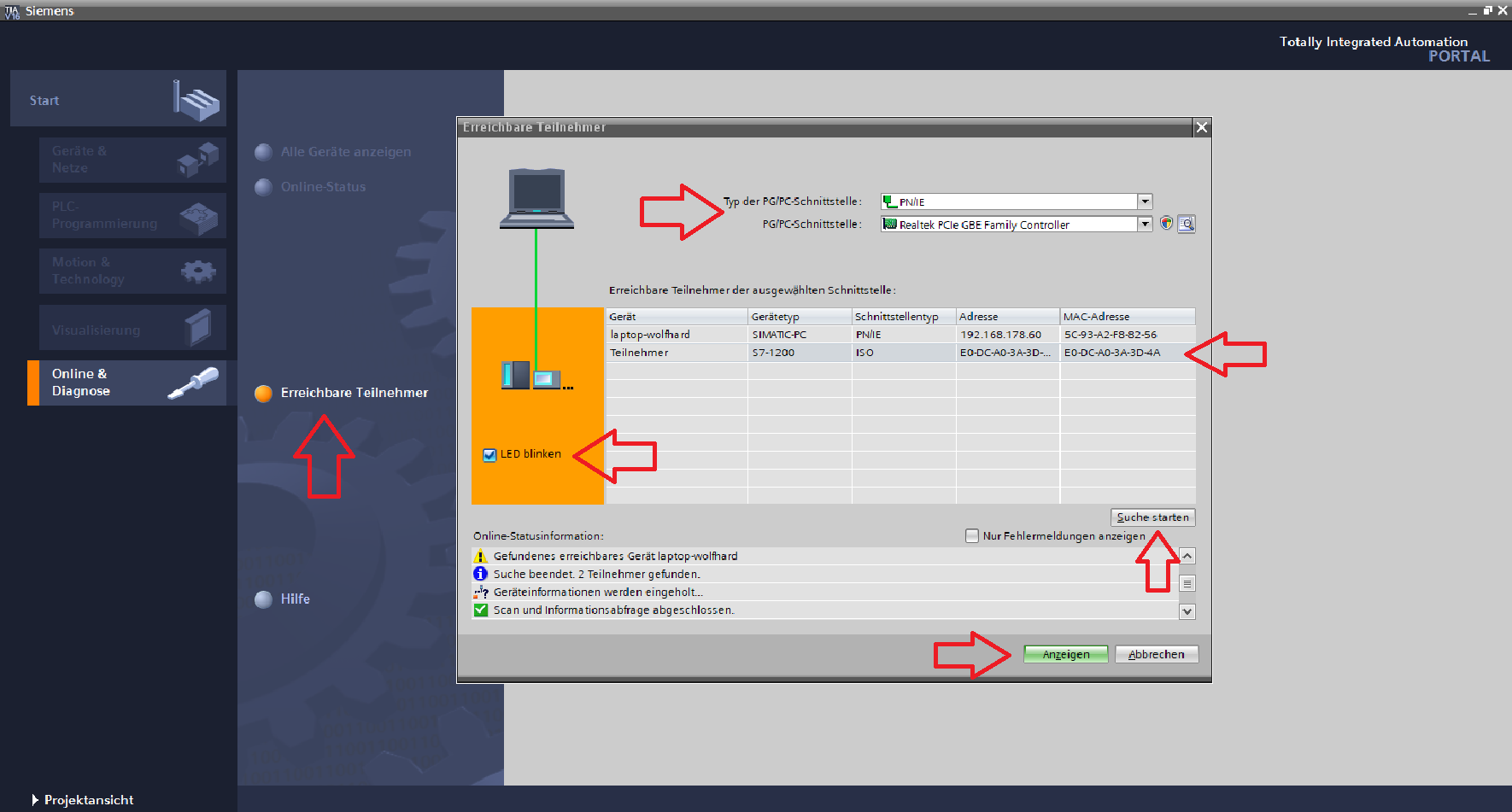

   Abb. 1: Inbetriebnahme der SPS - Vergabe von IP-Adresse und Gerätename


2. Der Typ der Schnittstelle PG/PC (Programmiergerät/Personalcomputer) wird festgelegt. Die SPS ist hier mit PN/IE (Profinet/Industriel Ethernet) verbunden.
3. Auch die PG/PC-Schnittstelle muss entsprechend ausgewählt werden.

4. Suche starten
5. SPS bzw. Teilnehmer auswählen (Abb. 1): Wenn noch keine IP-Adresse festgelegt wurde, muss die SPS anhand der MAC-Adresse identifiziert werden (Abb. 2).

6. Zur Sichtkontrolle kann das ausgewählte Gerät auch mit mehreren LEDs blinken (Abb.1 und Abb. 2).
7. Anzeigen der ausgewählten SPS

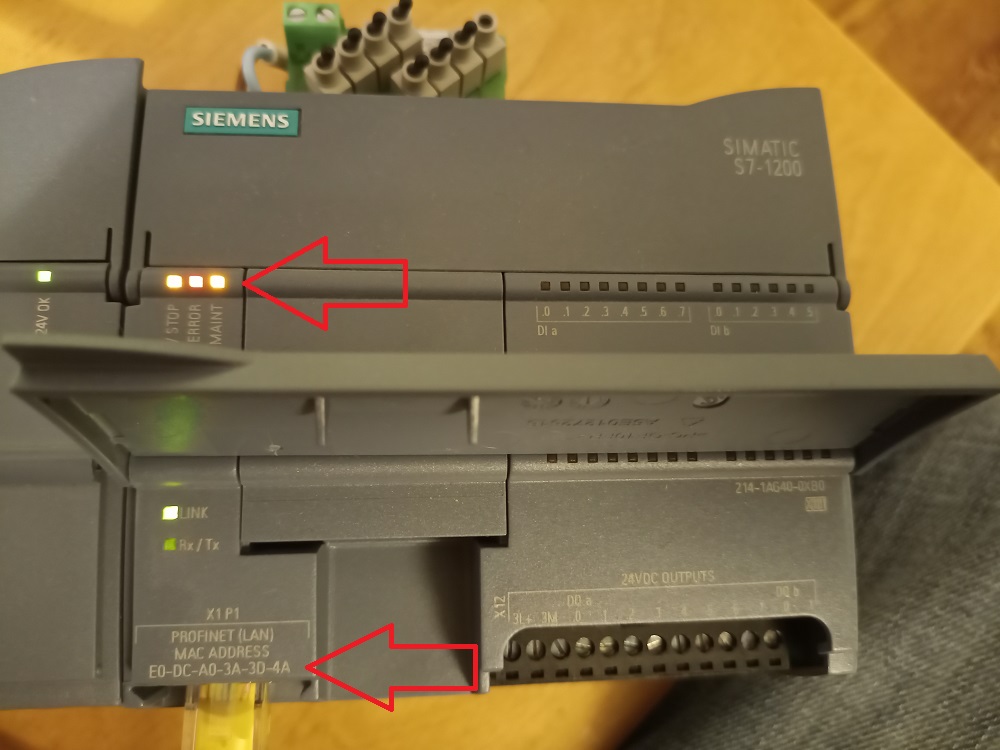

   Abb. 2: SPS blinkt. Die Abdeckung ist offen, um die MAC-Adresse lesen zu können.


8. Unter Online & Diagnose und Funktionen der SPS bzw. des Teilnehmers kann die IP-Adresse zugewiesen und der PROFINET-Gerätename vergeben werden (Abb. 3, 4).

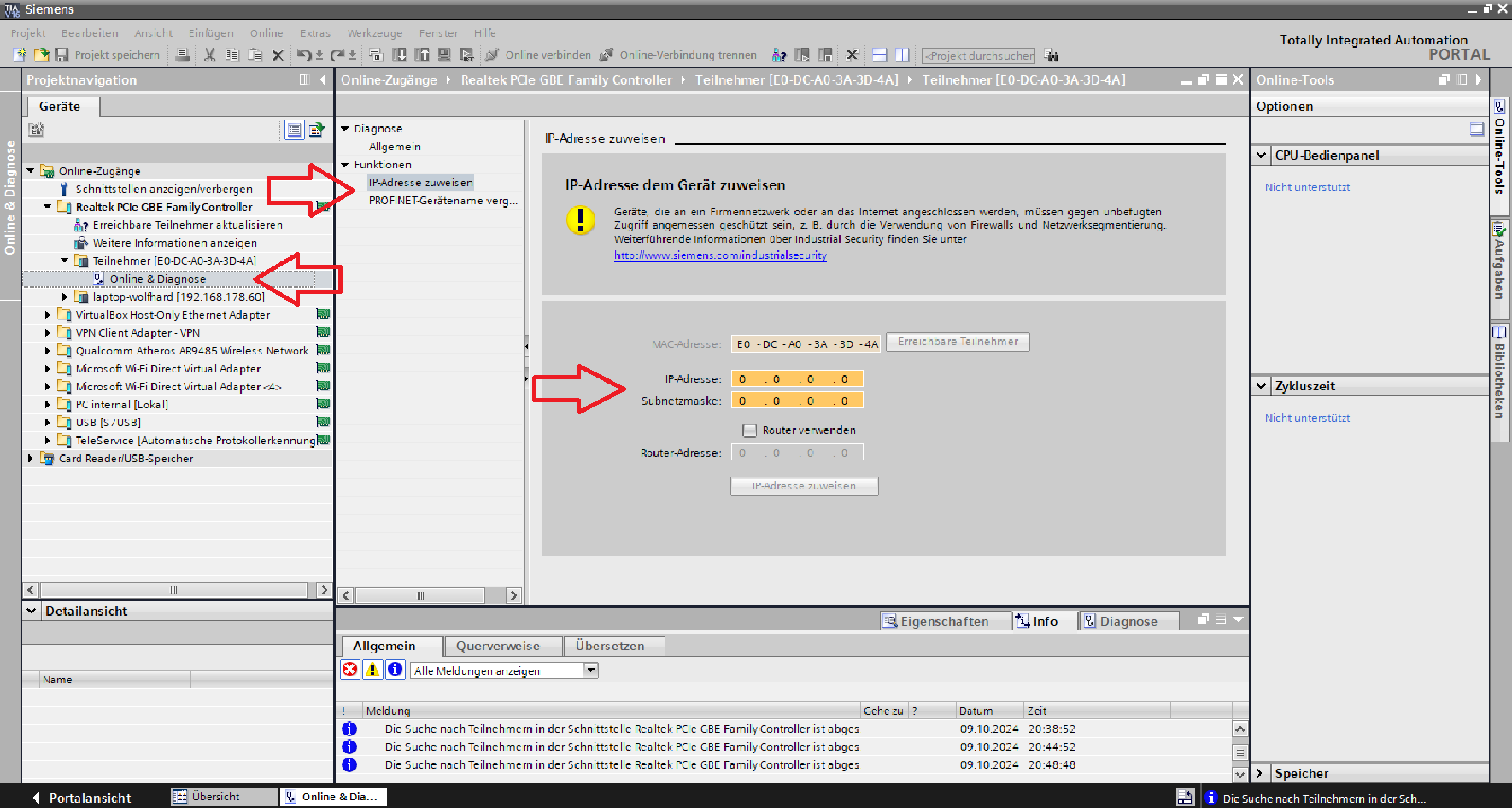

   Abb. 3: IP-Adresse zuweisen

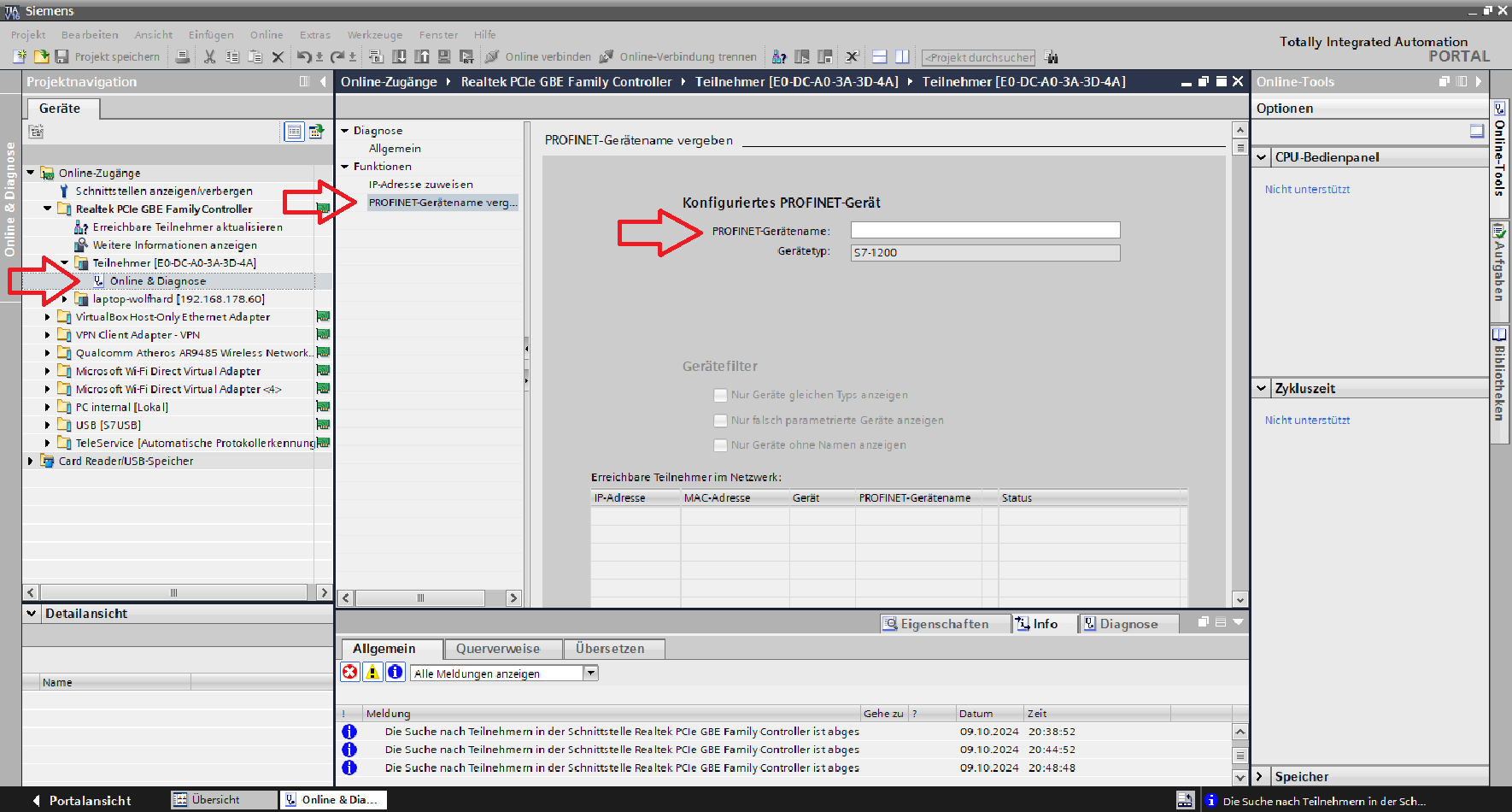

   Abb. 4: PROFINET-Gerätename festlegen
