Lösung: Testen der Schaltung

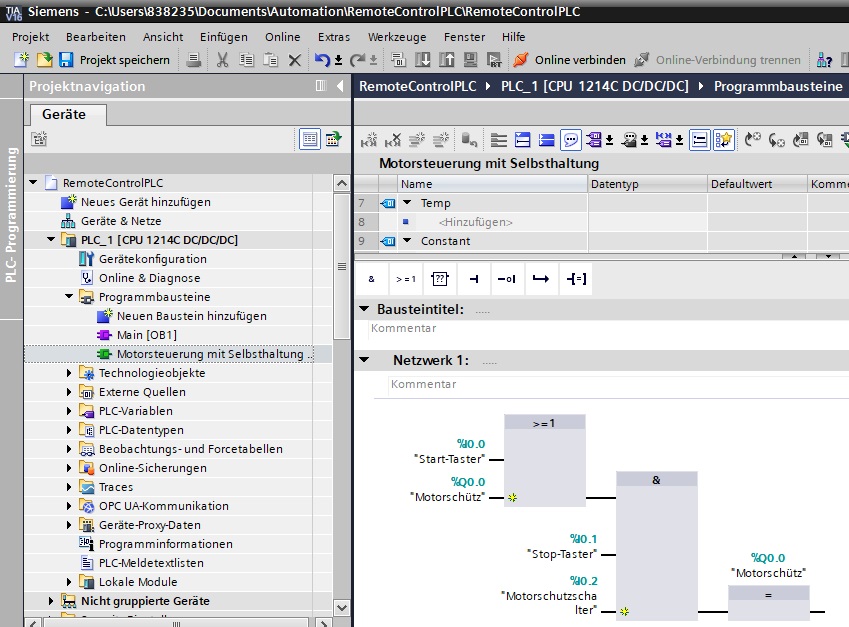

Die Schaltung ist wie folgt aufgebaut:

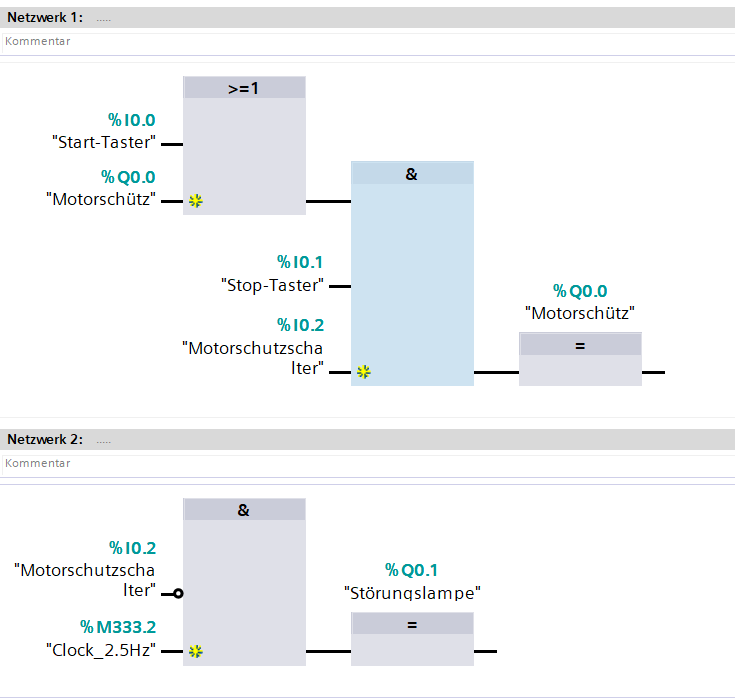

Funktionsplan der Motorsteuerung mit Selbsthaltung

Dabei macht die Variablentabelle zusätzlich deutlich welche Schalter Normally Closed bzw. Normally Open sind und welche Funktion sie haben:

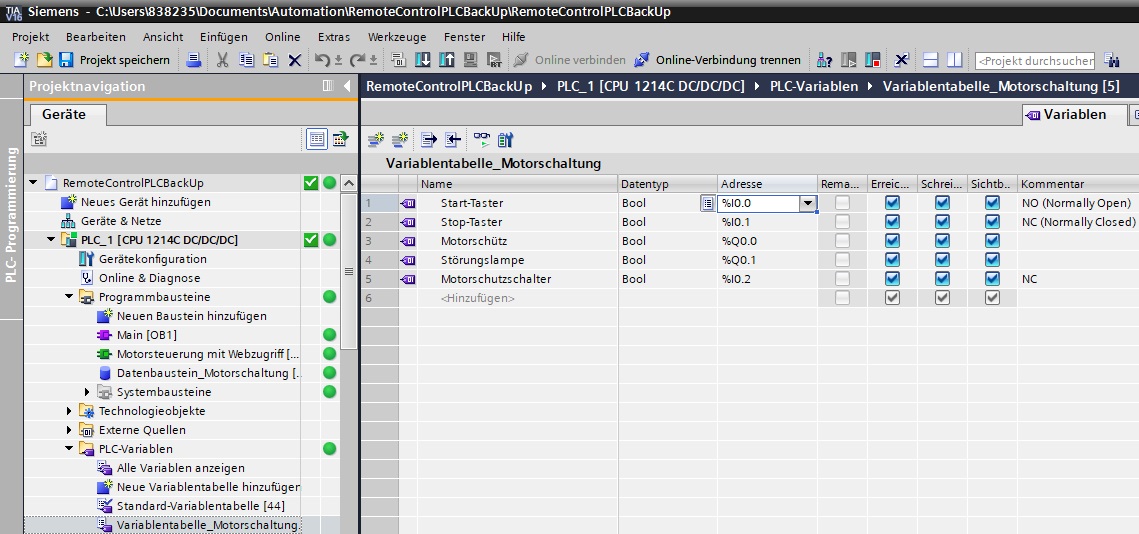

Variablentabelle der Motorsteuerung mit Selbsthaltung

Funktionstest

Funktion	Voraussetzungen	Ergebnis
Einschalten	DI.1 = 1 UND DI.2 = 1 UND DI.0 = kurz 1  Stop-Taster (Öffner) NICHT betätigt UND Motorschutzschalter (Öffner) NICHT ausgelöst UND Start-Taster (Schließer) kurz betätigt	DQ.0 = 1 Motorschütz EIN
Ausschalten	DI.1 =  kurz 0 Stop-Taster (Öffner) kurz betätigt	DQ.0 = 0 Motorschütz AUS
Motorschutz	DI.2 =  0 Motorschutzschalter hat ausgelöst	DQ.0 = 0 Motorschütz AUS DQ.1 blinkt Störungsleuchte blinkt

Die Funktion kann direkt an den LEDs der SPS abgelesen werden oder in der Variablentabelle abgelesen werden, wenn auf das 👓-Symbol geklickt wird:

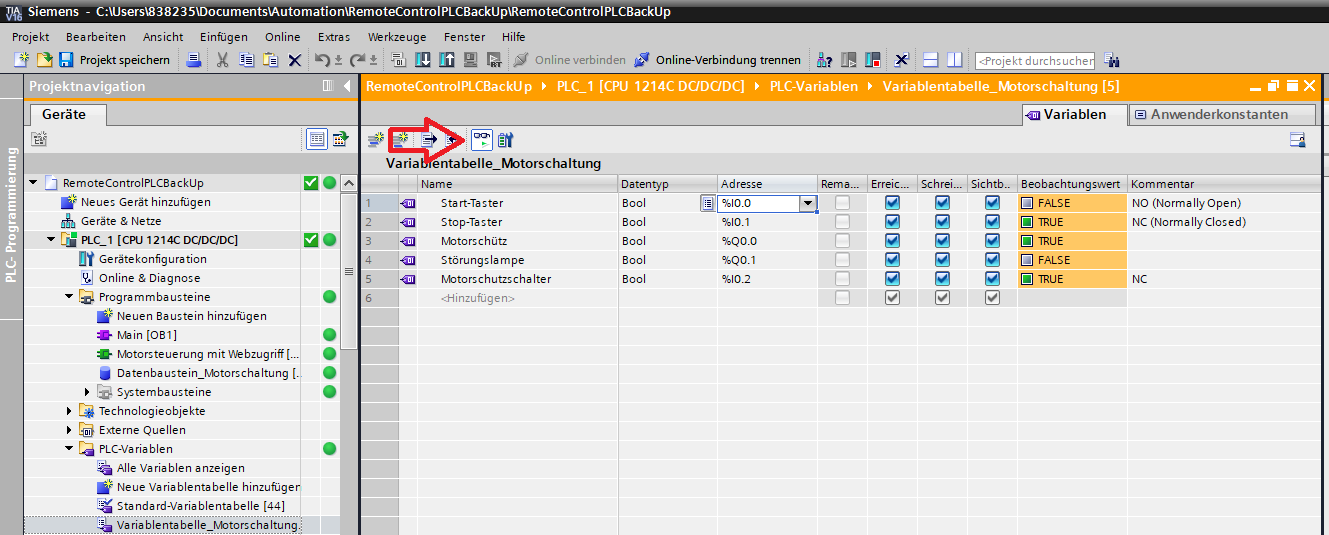

Variablentabelle mit Beobachtungswerten (hier ist der Motorschütz aktiv)
